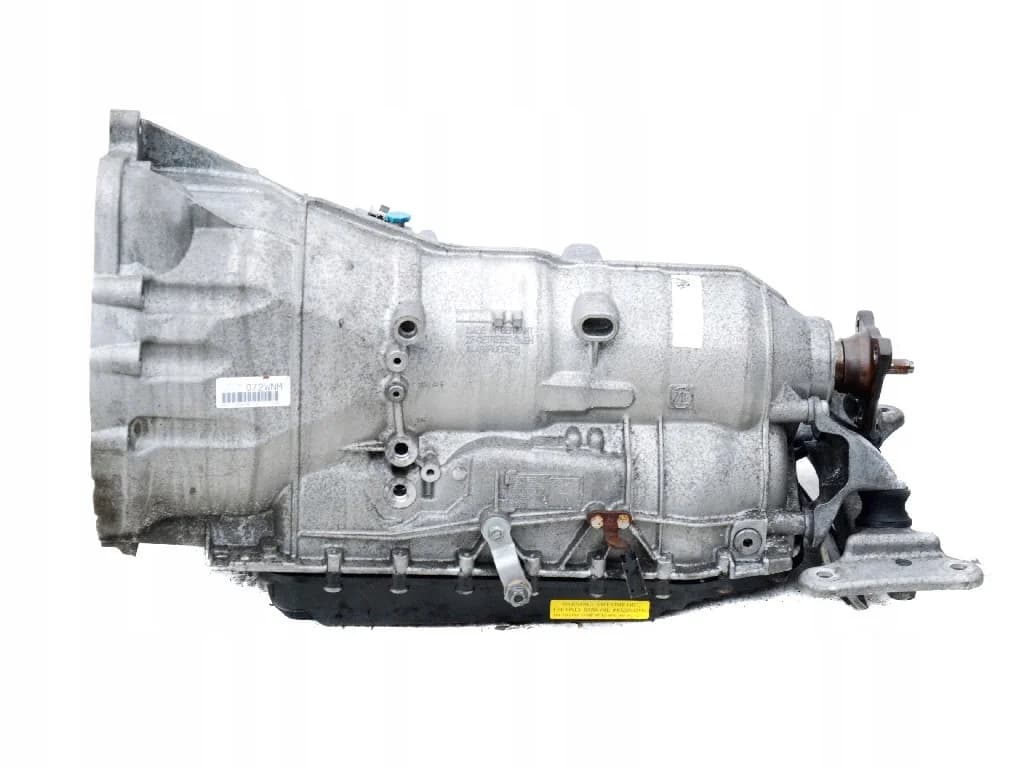

گیربکس BMW 6HP21

گیربکس بی ام و 6HP21 پرتقاضاترین گیربکس اتوماتیک BMW در بازار ایران است. ZF 6HP21 ساخت شرکت ZF Friedrichshafen آلمان، گیربکسی ۶ سرعته با ظرفیت گشتاور تا ۴۰۰ نیوتن‌متر است که در BMW سری ۳ نسل E90 (مدل‌های ۳۲۰ و ۳۲۵) و سری ۵ نسل E60 (مدل ۵۲۵) استفاده شده. این دو مدل از پرطرفدارترین بی ام وهای وارداتی ایران هستند و تقاضای گیربکس ۳۲۰ اتوماتیک و گیربکس بی ام و ۵۲۵ همیشه بالاست.

ZF خانواده 6HP را در چند نسخه تولید کرده: 6HP19 برای موتورهای ضعیف‌تر، 6HP21 برای موتورهای متوسط و 6HP26 برای موتورهای قوی. در بازار ایران گیربکس 6HP21 بیشترین تقاضا را دارد چون دقیقاً روی مدل‌هایی سوار شده که حجم واردات بالایی داشته‌اند — BMW 320 و BMW 525.

گیربکس ZF 6HP21 یک مکاترونیک یکپارچه دارد — واحد کنترل الکتروهیدرولیکی که سلنوئیدهای فشار، سنسورهای سرعت و ECU گیربکس را در یک مجموعه ترکیب کرده. مکاترونیک مغز گیربکس است و تمام تصمیمات تعویض دنده، فشار کلاچ و قفل مبدل گشتاور را مدیریت می‌کند. خرابی مکاترونیک شایع‌ترین و پرهزینه‌ترین مشکل 6HP21 است — در ادامه جزئیات آن را بررسی می‌کنیم.

نکته‌ای که BMW هرگز به مشتریان نگفت: شرکت ادعا می‌کند روغن 6HP21 «مادام‌العمر» است و نیاز به تعویض ندارد. این ادعا اشتباه است. تجربه تعمیرکاران و خود ZF ثابت کرده که تعویض روغن گیربکس هر ۶۰,۰۰۰ کیلومتر عمر مفید را تا ۳۰۰ هزار کیلومتر و بیشتر افزایش می‌دهد. بسیاری از 6HP21هایی که به تعمیرگاه می‌رسند، صرفاً به دلیل عدم تعویض روغن آسیب دیده‌اند.

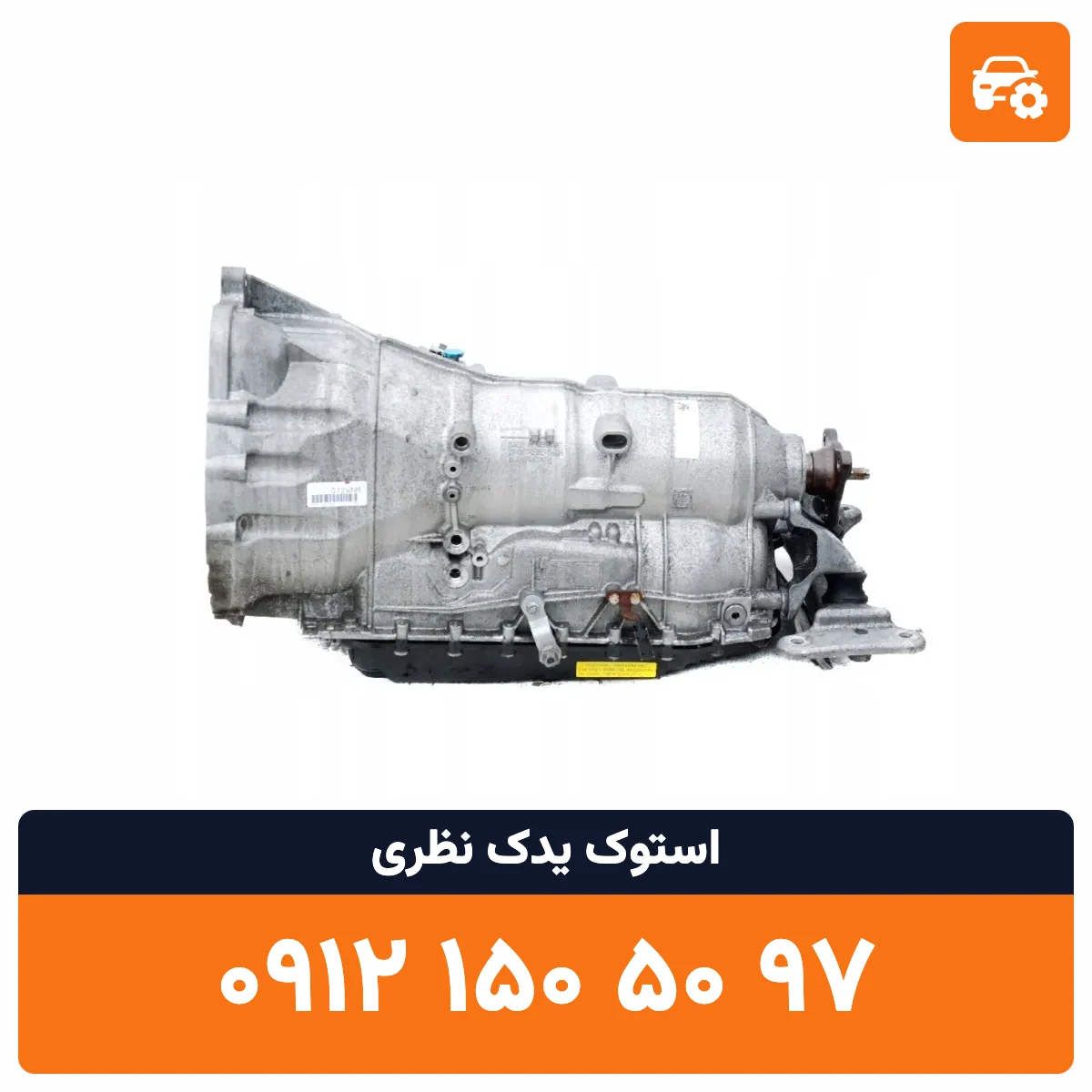

قیمت گیربکس نو 6HP21 از نمایندگی ZF بسیار بالاست و زمان سفارش ۸ تا ۱۲ هفته طول می‌کشد. اورهال 6HP21 هم تجهیزات تخصصی ZF نیاز دارد که در ایران محدود است. در مقابل، گیربکس استوک تست‌شده با ۴۰ تا ۶۰ درصد صرفه‌جویی و تحویل سریع‌تر در دسترس است.

6HP21 معمولاً با موتور N46 (۴ سیلندر ۲۰۰۰ سی‌سی، ۱۵۰ اسب بخار) در 320i و با موتور N52 (۶ سیلندر ۲۵۰۰ سی‌سی) در 325i جفت شده. انتخاب گیربکس درست بستگی به مدل دقیق خودرو و نوع موتور دارد. در صفحه گیربکس استوک یدک می‌توانید موجودی کامل گیربکس‌های BMW را ببینید.

ZF خانواده 6HP را در ۴ نسخه تولید کرده و هرکدام برای بازه گشتاوری خاصی طراحی شده. دانستن تفاوت اینها برای خریدار ایرانی حیاتی است — چون نصب نسخه اشتباه روی خودرو عملاً غیرممکن یا پرریسک است.

6HP19 نسخه سبک خانواده است. ظرفیت گشتاور تا ۲۰۰ نیوتن‌متر و در BMW سری ۱ و نسخه‌های ۴ سیلندر ضعیف‌تر سری ۳ استفاده شده. دیسک‌های کلاچ و پمپ روغن کوچک‌تری نسبت به 6HP21 دارد. در ایران تقاضای کمتری دارد چون BMW سری ۱ کمتر وارد شده.

6HP21 نسخه متوسط و پرتقاضاترین در ایران است. ظرفیت گشتاور تا ۴۰۰ نیوتن‌متر، مناسب موتورهای ۴ و ۶ سیلندر سری ۳ (E90 320i/325i) و سری ۵ (E60 525i/528i). پمپ روغن قوی‌تر و کلاچ‌های مقاوم‌تری دارد. مکاترونیک 6HP21 هم از نظر کالیبراسیون فشار با 6HP19 متفاوت است.

6HP26 نسخه سنگین با ظرفیت تا ۶۰۰ نیوتن‌متر است. در BMW سری ۵ (530i/540i) و سری ۷ استفاده شده. ابعاد فیزیکی بزرگ‌تر از 6HP21 و کارتر روغن متفاوتی دارد. ظرفیت روغن هم بیشتر است.

6HP28 نسخه بهبودیافته 6HP26 است با کاهش اصطکاک داخلی و تعویض دنده سریع‌تر. در مدل‌های ۲۰۰۸ به بعد BMW استفاده شده.

نکته مهم: هرچند ابعاد بیرونی 6HP19 و 6HP21 شبیه هستند، قابل جابه‌جایی مستقیم نیستند. ECU هر نسخه مپینگ فشار متفاوتی دارد و نصب نسخه اشتباه باعث تعویض دنده‌های نادرست، لرزش و آسیب به کلاچ‌ها می‌شود. همیشه نسخه دقیق گیربکس را با کد VIN خودرو تطبیق دهید.

گیربکس ZF 6HP21 یک گیربکس اپی‌سایکلیک (planetary) سه‌مجموعه‌ای با مبدل گشتاور هیدرولیکی است. نسبت‌های انتقال از دنده ۱ (۴.۱۷:۱) تا دنده ۶ (۰.۶۹:۱) طراحی شده و Overdrive دنده ۶ باعث کاهش دور موتور در سرعت‌های بزرگراهی و صرفه‌جویی در مصرف سوخت می‌شود.

مکاترونیک 6HP21 قلب تپنده این گیربکس است. این مجموعه شامل ۷ سلنوئید فشار (EDS)، ۳ سنسور سرعت و یک ECU اختصاصی است که همگی داخل پوسته گیربکس و غوطه‌ور در روغن ATF قرار دارند. مکاترونیک فشار روغن هر کلاچ را به صورت مستقل کنترل می‌کند و با دریافت اطلاعات سرعت ورودی و خروجی، لحظه دقیق تعویض دنده را محاسبه می‌کند. دمای روغن هم توسط سنسور داخلی مکاترونیک اندازه‌گیری می‌شود.

6HP21 در BMW E90 با دو موتور اصلی جفت شده: موتور N46 (۴ سیلندر ۲۰۰۰ سی‌سی، ۱۵۰ اسب بخار) در 320i و موتور N52 (۶ سیلندر ۲۵۰۰ سی‌سی، ۲۱۸ اسب بخار) در 325i. در سری ۵ نسل E60 هم با N52 در مدل 525i جفت شده. مقاله انواع موتور BMW جزئیات هر موتور را توضیح داده.

ظرفیت روغن 6HP21 حدود ۷ لیتر است و از روغن ATF مخصوص ZF Lifeguard Fluid 6 (یا Shell M-1375.4) استفاده می‌کند. فشار خط اصلی (line pressure) بین ۴.۵ تا ۱۸ بار بسته به شرایط رانندگی تنظیم می‌شود. دمای عملیاتی بهینه ۸۰ تا ۱۱۰ درجه سانتی‌گراد است — دمای بالاتر از ۱۳۰ درجه به واشرها و سلنوئیدها آسیب می‌زند.

گیربکس 6HP21 در کل قابل اعتماد است، ولی مثل هر قطعه مکانیکی مشکلات خاصی دارد — خصوصاً وقتی سرویس روغن نشده یا کارکرد بالاست.

خرابی مکاترونیک شایع‌ترین و پرهزینه‌ترین مشکل 6HP21 است. سلنوئیدهای فشار داخل مکاترونیک با گذشت زمان فرسوده می‌شوند و فشار دقیق روغن را تنظیم نمی‌کنند. علائم: تعویض دنده با ضربه، تأخیر در وارد شدن به دنده، لرزش هنگام حرکت از حالت توقف و روشن شدن چراغ خطای گیربکس. تعمیر مکاترونیک نیاز به تجهیزات تخصصی و کالیبراسیون الکترونیکی دارد — در بسیاری از موارد تعویض کل مکاترونیک اقتصادی‌تر از تعمیر است.

لرزش در تعویض دنده ۲ به ۳ مشکل خاص 6HP21 است و ناشی از خرابی والو بادی (valve body) است. والو بادی بخشی از مکاترونیک است که مسیر روغن را به کلاچ‌های مختلف هدایت می‌کند. فرسودگی سوپاپ‌های داخلی باعث نشتی فشار و تعویض دنده نامنظم می‌شود. مقاله عیب‌یابی سیستم برق بی ام و مشکلات الکتریکی مرتبط با ECU گیربکس را بررسی کرده.

نشتی روغن از واشر کارتر مشکل دیگری است که بعد از ۱۰۰ هزار کیلومتر شایع می‌شود. کارتر پلاستیکی 6HP21 با واشر لاستیکی آب‌بندی شده و با مرور زمان سخت و ترک‌دار می‌شود. نشتی روغن سطح ATF را پایین می‌آورد و فشار مکاترونیک را مختل می‌کند — عملاً دو مشکل همزمان.

بوشینگ‌های خروجی فرسوده (output shaft bushings) باعث لرزش در سرعت‌های بالا و صدای زوزه از گیربکس می‌شود. این مشکل کمتر شایع است ولی نیاز به باز کردن کامل گیربکس دارد.

نکته کلیدی: اکثر این مشکلات با سرویس منظم روغن هر ۶۰ هزار کیلومتر قابل پیشگیری هستند. روغن تمیز ATF سلنوئیدها را سالم نگه می‌دارد و فرسودگی والو بادی را کند می‌کند. اگر گیربکسی با کارکرد بالا و بدون سابقه تعویض روغن می‌خرید، هزینه تعمیر مکاترونیک را هم در نظر بگیرید. هزینه تعمیر قطعات بی ام و بازه قیمتی را بررسی کرده.

خرید گیربکس اتوماتیک استوک بدون بررسی فنی ریسک بالایی دارد — خصوصاً 6HP21 که مکاترونیک حساسی دارد. اولین قدم مطمئن شدن از سازگاری دقیق قطعه با خودروی شماست. گیربکس ۶ سرعته BMW در چندین مدل با نسبت‌های دیفرانسیل و نقشه‌های ECU متفاوت استفاده شده — حتی بین E90 320i و E90 325i تفاوت وجود دارد. ارسال کد VIN خودرو مطمئن‌ترین راه تطبیق است.

قبل از خرید، این سوالات را از فروشنده بپرسید: آیا مکاترونیک تست شده؟ سابقه تعویض روغن چیست؟ لرزش یا ضربه در تعویض دنده دارد؟ گارانتی کتبی شامل مکاترونیک هم می‌شود؟ یک فروشنده حرفه‌ای نتیجه تست فشار خطی، وضعیت سلنوئیدها و بررسی کدهای خطا را ارائه می‌دهد.

6HP21 علاوه بر BMW سری ۳ و ۵، در مدل‌های دیگر بی ام و هم استفاده شده. BMW 328 نسخه قوی‌تر سری ۳ و BMW X3 نسخه SUV بی ام و هم از خانواده 6HP بهره می‌برند. اگر 6HP21 مخصوص مدل خودتان موجود نیست، با کارشناس فنی مشورت کنید — در برخی موارد نسخه‌های مشابه با تنظیم مجدد ECU قابل استفاده هستند.

در استوک یدک هر گیربکس 6HP21 قبل از فروش تست عملکرد مکاترونیک، بررسی نشتی روغن، تست فشار خطی و خواندن کدهای خطای ECU گیربکس انجام می‌شود. نتیجه تست‌ها همراه با فاکتور رسمی و گارانتی کتبی تحویل خریدار داده می‌شود.
